登雲CASA ▏如何预防实木家具开裂

      随着经济水平的提高，越来越多的人选择实木家具来装饰自己的家，但购买实木家具的客户最担心的售后问题莫过于开裂。确实，实木家具躲不开开裂的问题，没有人敢保证实木家具百分百不开裂。

       但开裂也没那么可怕，作为实木家具生产厂家，我们可以通过合理的制作方式来降低开裂几率；而作为客户，您可以通过创造合适的环境以及定期保养来降低开裂几率。另外，绝大多数开裂都是可修复的，不必过于担心。

       登雲家具开裂几率很低，但是我们也有应对开裂的经验，这篇文章将要与大家分享实木家具开裂的原因，并且如何预防开裂。

       我们将从实木家具开裂的原因，事先工艺和事后保养三个方面来展开科普：

      木材变干时会收缩，相比于木材的内部，其两端会先收缩，这会导致断面开裂。
      由于木材材质的不均匀或端面距离不同，使得在失水过程中发生不均匀的体积变化，由此积累的内应力超出了结构限度，造成木材开裂。

       一块木头越宽，越厚，材质的不均匀就越明显，水分变化越快。木材端面暴露的越多，失水越迅速，而表面涂装可以降低水分变化速度。

       宽板的花纹完整美观，开裂几率也更高，窄板反之。

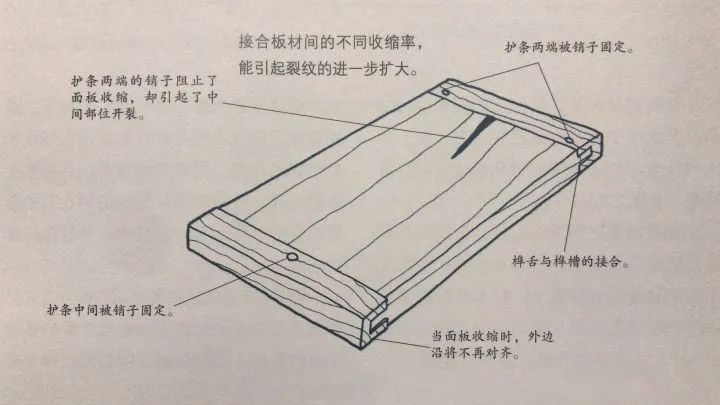

      木材不均匀收缩过程中内应力并没有超出结构限度，本不至于开裂，但是因为结构限制，让木材不能进行自由收缩，从而在外力作用下撕裂。

       由于实木有不同的切面，木材在纵向上几乎不会随湿度变化发生形变，但是在切向上形变显著。所以如果把纵向木材和切向木材刚性连接起来，就非常容易造成受限开裂。

       实木拼板有严格的布胶、温度、施压要求，不规范的拼板过程可能造成胶结强度不足，在外力或者不均匀形变的内应力作用下从胶结处开裂。

       除了榫卯部件设计施工不合理的情况以外，实木家具开榫，多是由于攒框装板结构中的芯板受潮膨胀，框槽中的余量不够，从而将外层的框榫顶开。

      家具的木材没有裂，各部件都在设计范围内伸缩形变，但是木质部件外表的漆膜在各部件不同的伸缩形变下被拉扯挤压，也会发生开裂。
       这种情况一般发生在封闭期整体涂装的情况下，白色漆的话，裂纹会显得更明显。

       登雲CASA把不同情况总结起来，影响实木的开裂因素有这些：
      1、木材含水率与当地平衡含水率偏离越大，木材失水的形变的程度就越高，开裂几率越大。
      2、木材端面暴露的越多，失水速度就越快，开裂几率越大。
      3、木材与空气隔绝的越差，失水速度也越快，开裂几率越大。
      4、单块木材越宽越厚，材质越不均匀，开裂几率越大。
      5、家具设计中未能充分考虑到木材形变，会引起收缩受限开裂，增加开裂几率。
      6、不规范的拼板工艺也会增加开裂几率。
      7、封闭漆膜会放大开裂效果。
      而实际上，实木家具的开裂，大多是由这些因素综合作用的结果。

生产过程中怎样降低开裂风险

       木材含水率与当地平衡含水率偏离越大，木材失水的形变的程度就越高，开裂几率越大。

      这条是被各路专家说的最多的，也不能完全解决开裂问题，类似的还有：开裂都是因为含水率太高，没有烘干好，我们家都烘干好了，不会裂或者我们家经过二次烘干，含水率特别低，不会裂等。实际上，烘干木材可能是刚刚列的6个因素中最好解决，门槛最低的，之所以老被拿出来说，一方面是因为原理简单，故事性好，一方面恰恰是因为大家都烘干过，这个锅肯定扣不到自己头上。

      所谓的二次烘干，还有神乎其神的烘干手法，其实都是行业内的常规操作。现在美国的顶级林场，可以把含水率控制到6%-8%，比中国大部分地区的平均含水率低5%左右。但是一样不能完全避免开裂的发生。

      木材端面暴露的越多，失水速度就越快，开裂几率越大尽可能的减少端面暴露，可以降低开裂风险，但是，某些情况下，暴露端面又会带来更好的结构效果和独特外观，需要我们在多个方面进行权衡。

       举个例子：这两个不同的门，左边的门端面大，但非常适合整个房子的风格，如果搭配右边的门则效果要大大打折。

      木材与空气隔绝的越差，失水速度也越快，开裂几率越大。传统上，会使用木工腻子封闭木材管孔，再在外层覆盖油漆，起到隔绝空气的作用，降低木材和空气交换水分的速度，从而降低开裂几率。

      但是腻子打的越厚，油漆封闭的越好，木材本色的纹理，质感，表现的也就越差，而越是高档木材，越是贵在独特的纹理，质感甚至是触感上，我们看到很多高档家具都在这方面做出了妥协，宁愿开裂几率相对略高一些，也要采用开放涂装，甚至木蜡油来展示木材质感。

      单块木材越宽越厚，材质越不均匀，开裂几率越大。在这一点上，权衡就更明显了，单块木材越宽越厚，开裂几率会越大，但是花纹无疑更完整，颜色更自然，更能体现实木本身的魅力。
      这是一个由北美黑胡桃木板拼接而成的门，胡桃木优雅而厚重，呈现低调的奢华。无所谓哪种做法更对，登雲在这种时候都会帮助消费者也会在这些选择中找到适合自己的产品。

      家具设计中未能充分考虑到木材形变，会引起收缩受限开裂，增加开裂几率。实木家具工艺设计的核心，就是怎么在各部件不可避免的发生形变的情况下，保持整体外观和功能的稳定性——简单说就是为实木的涨缩留够余量。

      传统上会采用攒框装板的结构来留余量：使用纵向木料制作槽框，让芯板在槽框隐藏的企口中自由形变。木板在吸水状态，企口缝隙小；失水状态，企口缝隙就大。

      传统桌面，造型比较单一，而且都有伸缩缝。
      还有桁架蒙皮的结构，把布置在四周的槽框变成了布置在背后的桁架，还是通过企口预留伸缩余量，让水分变化时蒙皮可以自由伸缩，降低开裂几率。

      无论采用哪种工艺，都会在面板上留下高低缝或者伸缩缝，无法制作一个完整的大平面。桁架蒙皮结构相对攒框装板结构框线会少一些，但是占用厚度会更大一些。

      不规范的拼板工艺也会增加开裂几率。封闭漆膜会放大开裂效果。改性醋酸乙烯类的粘接剂环保方面比双组份的要好一些，但是对施工环境，施压时间的要求也都更高。
      封闭漆膜，特别是白漆这个比较麻烦，严格来说，实木做封闭白漆，应该用先部件涂刷，后整体组装的方式，比较耗费人工，目前市面上产品为了降低人工成本，工艺上自然很多就使用了先组装，后整体涂刷的工艺，特别容易出现漆膜开裂的情况。

      现在我们再总结一下第二部分，关于开裂的几率，其实在挑选家具的时候更多是一个权衡问题。
       1、北美进口的成品锯材，含水率控制更好，但是原料成本也更高。

       2、有一些造型的端面暴露更多，开裂几率相对更高，但是好看。

       3、木蜡油、开放漆的封闭程度差，开裂几率更高，但是更好看，触感更好。

       4、越宽的木板越容易开裂，但是花纹越好看，颜色越漂亮。

       5、伸缩缝越少，面板面积越大，开裂几率也相对越大。

       6、尽量少选择实色白色烤漆。

      那使用过程中，我们应该如何降低开裂风险呢？

      1. 实木的表层一般都有涂刷木器漆，我们应避免让坚硬物体划擦，造成家具表面划痕。

      2. 日常我们要做好表面的清洁工作，因为表面有油漆保护着，打扫时，如果有灰尘，我们可以用纯棉的干抹布擦拭，切记：不能用坚硬的或者潮湿的抹布来擦，不然容易有水汽进入。

       3. 雨季除湿,旱季增湿。在雨季时,可以打开空调的除湿功能;旱季呢，我们还可以在室内可放置加湿器，或绿植提升室内湿度，从而将空气湿度调节在最佳的区间之内，裂防止实木家具开裂。

       4. 我们还可以定期对实木家具进行打蜡、抛光处理，这样能够让它们永葆光泽，从而提高它们的观赏价值及收藏价值。

       5. 另外我们还要注意：实木家具要远离阳光直射，也不能太靠近热源，不然长期烘烤，也会导致内部的含水率降低，容易变形、开裂。如果你住一楼的话，可以在地面垫一些物品，避免地面的湿气侵入。

       当然最重要的是----选对生产厂家，只有丰富的制作经验的厂家可以帮您规避风险，而且还能提供有效的专业的售后服务。

       以上就是登雲CASA针对实木家具开裂的经验分享。
      每一件家具都是由不同的木料结合而成的，在登雲的能工巧匠手中，促成了木料的相聚与分离，我们总是珍惜这种缘分，如同我们珍惜和每一个登雲客户的缘分。
      登雲家具总是会结合实际情况，在美观与实用间找到平衡，让客户放心，用着安心。
